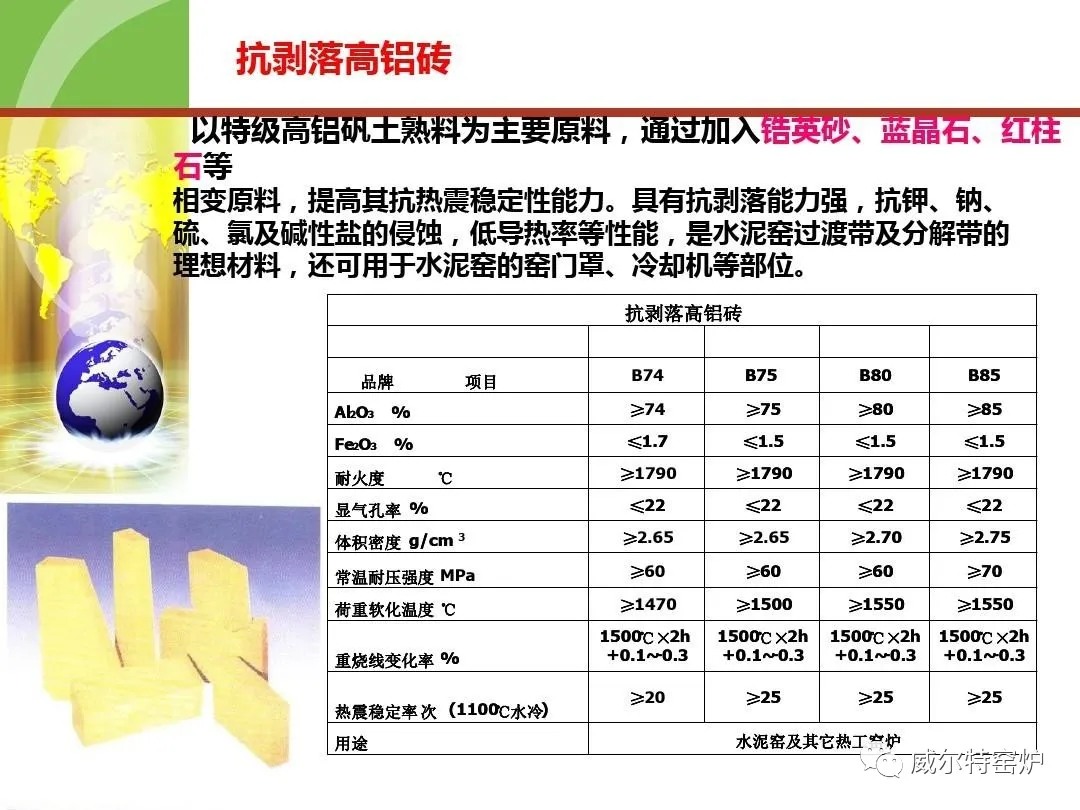

项    目

指     标

AZM1550

AZM1650

AZM1680

AZM1700

AL₂O₃（%）

≥60

≥63

≥65

≥75

Sio2+SiC%

≥30

≥30

≥30

≥35

耐火度（℃）

≥1790

≥1790

≥1790

≥1790

0.20MPa荷重软化温度（℃）

≥1550

≥1650

≥1680

≥1700

常温耐压强度（MPa）

≥80

≥100

≥110

≥135

显气孔率（%）

≤20

≤20

≤20

≤20

体积密度（g/cm3）

≥2.55

≥2.6

≥2.65

≥2.7

热震稳定性(次)( 1100℃~水冷)

≥10

≥12

≥15

≥17

导热导率T.C (1000℃w/m.k)

≤2.3

≤2.3

≤2.3

≤2.3

耐磨系数(CC)

≥9.2

≥8.2

≥7.8

≥8.2

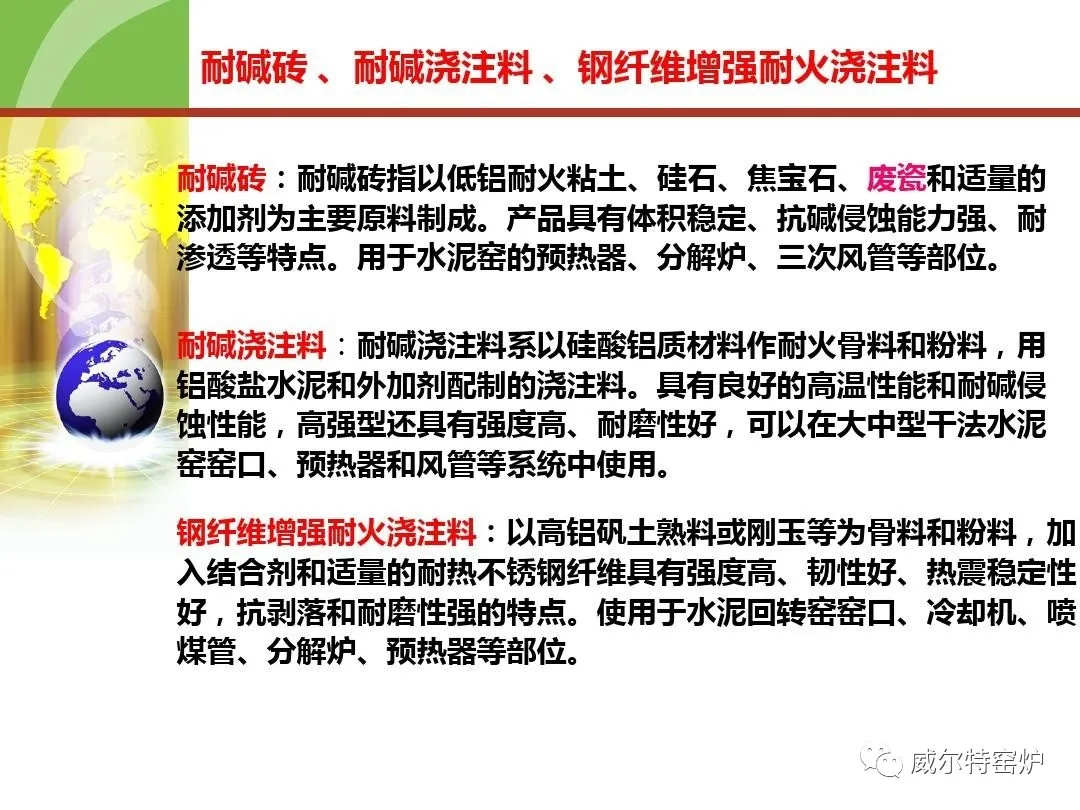

项    目

指     标

AL₂O₃（%）

25～30

Fe₂O₃（%）

≤2.0

SiO₂（%）

65～70

耐火度（℃）

≥1600

0.20MPa荷重软化温度（℃）

≥1300

常温耐压强度（MPa）

≥60

显气孔率（%）

≤20

体积密度（g/cm3）

≥2.3

热膨胀率（900℃）（%）

≤0.7

碱性（1100℃   24h）

合格

导热系数 350±25℃(w/m.k)

≤1.28

热震稳定性(次)( 1100℃~水冷)

≥10
